导电塑料电位器的两类应用

电位器是最常用的电子器件之一，在位置控制系统中用它作位置信号检测元件，具有结构简单、维修方便等优点，因此得到了广泛应用。

导电塑料电位器是近几年发展起来的一种新型电位器。它是由塑料粉和导电材料通过模压制成的，其特点是分辨率高，旋转力矩小，使用寿命长，同时具有输出平滑性好、耐腐蚀和响应速度快等优点。因此越来越受到使用者的普遍欢迎。

导电塑料电位器分为直滑式和旋转式两种，表1给出了浙江慧仁电子有限公司的WDD35—D4型旋转式电位器的主要技术指标。

表1

在位置控制系统中，采用导电塑料电位器作位置信号检测元件，除了要求检测元件的输出电压能够反映系统的输出位置外，还常常要求能够反映系统输出位置的转向（或移动方向）即当系统的输出位置为0时，检测电路的输出电压为0，而当输出位置偏离0点时，检测电路的输出电压不为0,其正负极性反映了输出位置偏离0点的方向。 为此，电位器的供电电源必须采用正负对称形式，同时为了提高测量精度，还要求供电电源具有较髙的稳定性和较好的对称性。这里介绍几种为电位器供电的电源电路和导电塑料电位器在位置反馈中的应用。

1． 在直流稳压电源中的应用

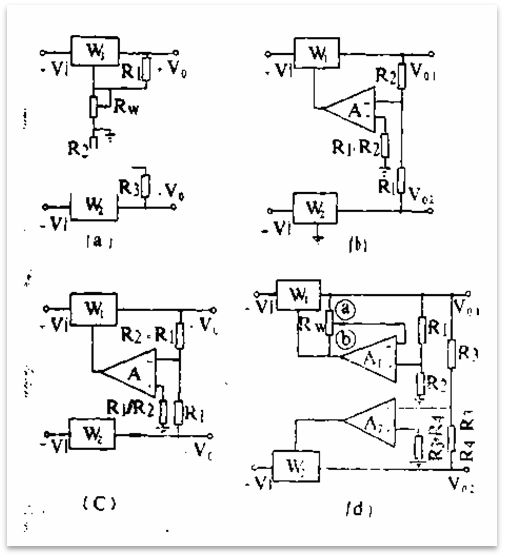

利用三端稳压器可方便地组成对称电源，为电位器提供合适的正负对称电压，一种采用调节方式获得对称输出的稳压电路如图1（a）所示。图中，只耍合理选择电阻R₂、R₃，就可获得所需要的输出电压，而通过电位器R_W调节正电源的输出电压，以确保正负电源输出电压的对称。图中的W₁、W₂可根据需要选择不同型号的三端稳压器。

图1（b）是采用跟踪方式获得对称输出的稳压电源。图中，由电阻R₁，R₂，运放a及三端稳压器W₁,组成反相器，跟踪负稳压器W₂的输出电压V_O2，反相后得到一个与V_O2数值相等、极性相反的输出电压V_O1。这里，三端稳压器W₁实质上是作为一种具有一定电流输出能力的电压控制器件，用运放控制其公共端电位，从而获得需要的输出电压。

图1（c）是一种采用分压方式获得对称输出的稳压电源。电路的工作原理是：根据 W₁、W₂输出电压的差值，利用运放控制其公共端电位，使其偏离零点，从而保证输出电压的对称。

在某些系统中，有时需要调节电位器的供电电压，以改变检测电路的灵敏度，这时就需要对称地调节供给电位器的电源电压。

具有跟踪输出的可调稳压电路如图1(d) 所示。图中，正电源为主电源，由W₁和A₁组成。调节电位器R_W可改变正电源电压。当电位器动点调到a点位置时，R₁两端的电压为0，从而使电路的输出电压为0；而当电位器动点调到b点位时，R₁两瑞妁电压最大，从而使电路的输出电压最大。

2． 在位置反馈中的应用

电动单元组合仪表中的执行单元实质上也是-种位置控制系统，其输入信号是电流反馈信号也是电流。采用导电塑料电位器作电动执行器的位置检测元件，具有功耗低、精度髙、结构简单、维修方便等优点，因此，逐渐被越来越多的生产厂家所采用。

在电动执行器中，位置信号检测与转换部分实质上是一种电流信号发生器，它将电动执行器的输出位移通过导电塑料电位器 (或其它传感器)及其相应电路线性地转换为与之对应的电流信号，其中的电位器动点由电动执行器的输出轴带动。
