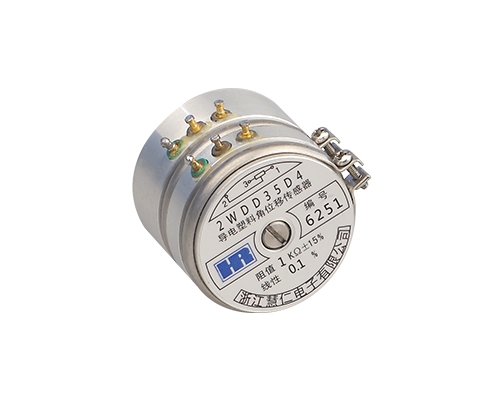

总电阻值
定义为电位器两终端(1, 3 端) 之间的电阻值。标定任何电位器时, 都需要规定标称阻值。同时应规定标称阻值的允许偏差, 而总电阻值应在允许偏差范围内。
测量总电阻值时, 一般采用数字欧姆表。在电位器有机械止档时, 动触点应尽可能靠近一个终端引出端。如果是连续旋转的电位器, 应将动触点调节到与电阻元件工作段完全脱离为止。标准测试还规定了测量总电阻值的最高(直流) 电压, 以限制电阻体在测量过程中温度无明显上升。
终端电阻(零位电阻)
定义为当动触点位于邻近的止档时, 动触点引出端与该终端引出端之间获得的最小阻值。连续旋转的电位器没有止档, 不规定终端电阻。
测量终端电阻时, 施加到电位器上的电压应使动触点电流不超过产品标准中规定的极限值。当动触点位于止档位置时, 1, 2 两引出端之间的最小电阻值称为前终端电阻,2, 3 两引出端之间的最小电阻值称为后终端电阻。
接触电阻变化
定义为动触点在规定的速度下移动时,动触点与电阻体之间阻值的变化。接触电阻是由于动触点与电阻元件接触不良引起的,表面金属氧化物, 硫化物等都能在触点或电阻元件表面形成, 这些薄膜起着绝缘层的作用, 并形成接触电阻。
接触电阻会随测量电流的大小而变化。接触电阻变化还与元件的材料、动触点材料、接触表面状况及动触点与电阻元件的接触压力有关。
电阻温度系数
定义为在规定的环境工作温度范围内, 给定的两个温度之间, 阻值的相对变化除以引起该变化的温差及变化前的总电阻值(平均温度系数) , 通常以10- 6℃- 1为单位。电阻温度系数主要取决于电阻元件的材料和部件本身的具体结构。
额定功率
定义为在规定条件下能够耗散的最大功率。它是在最低环境温度到额定环境温度范围内, 能保证电位器连续正常工作的功率最大值。额定功率P = I 2R = U 2öR 。最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。
对于多数电位器来说, 额定功率的最大值是指当电位器作为分压器使用的情况。因此, 在电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。电位器制造厂一般采用如图所示的降功耗曲线。
图中当环境温度在t1 和tmax之间的允许耗散功率由连接A、B 两点的直线所构成的减负荷特性加以规定。而环境温度在tm in和t1 之间的温度下最大允许耗散功率均为额定功率。
完整的额定功率的技术规范, 应规定安装条件, 周围环境是静止空气还是强迫对流。通常是用标准的安装方法使给定的电位器放置在静止空气中的允许值。当电位器需要安装在靠近发热元件如功率晶体管、变压器、大功率电阻等或邻近另一电位器时, 应当减少允许耗散功率。 产品上和性能数据表上规定的额定功率适用于电位器作分压器用的情况。此时, 耗散功率可认为是沿整个电阻元件均匀分布的。 而当电位器作变阻器或两引出端连接方式应用时, 对应动触点某一给定的调节位置,只有一部分电阻元件是消耗功率的, 而且流过电阻元件的电流全部流过动触点电路, 而动触点和电阻元件之间的压力接触点并不总是能够承受像电阻元件单独承受的那样大的电流。分压器式接法的额定功率是假定动触点电流可忽略不计的, 因此对于变阻器式接法, 必须限制其动触点电流的最大允许值Im= PöR T。式中P 为最大耗散功率; R T 为总电阻值。采用这个最大电流极限值, 即可保证电位器的最大功率不被超过。 电阻变化规律 定义为电位器输出电压(V 122或V 223) 与输入电压(V 123) 的比值与动触点所处机械位置(对于旋转电位器是指转角) 之间的关系。 通用电位器的电阻规律有如下几种: 直线规律、对数规律、反转对数规律、超对数规律。 耐久性 机械耐久性(耐磨寿命): 在规定的试验条件下, 使电位器性能的降低程度保持在技术规范允许范围内时, 电位器驱动机构得到的运转周数(动触点沿电阻元件工作道往返运行一次为一周)。 电气耐久性:在规定的负荷和动触点不运动的试验条件下, 电位器能连续正常工作而其性能保持在技术规范允许范围内的时间。按IEC 规定, 电位器的电气耐久性为1 000 h。 绝缘电压 定义为在连续正常工作的条件下, 可以施加在电位器引出端和其外部导体之间的最大峰值电压。对于多联电位器来说, 应在每一联引出端和其他各联的引出端之间进行测量。在正常气压下绝缘电压值应不小于电阻体极限电压的 1.42 倍。 耐电压 定义为加在电位器引出端和其外部导体之间; 多联电位器应在每一联的引出端和其他各联的引出端之间; 带开关电位器的开关引出端与电位器引出端和其外部导体之间的交流电压(频率为40~ 60Hz) 施加1 m in, 不应发生损伤、火花、绝缘破坏。可将各引出端一起连接起来进行测量。耐电压通常为交流100~1 000V , 对于具体产品, 其耐电压在产品标准中给出。
